Chroma 17020 - Smartgrid - Testeur de Charge / Décharge

Alimentation DC 4 Quadrants - Smartgrid- Chroma 17020

Le système Chroma 17020 de haute précision est conçu expressément pour les tests de modules de batteries secondaires et de blocs de batteries. Des sources et mesures précises garantissent la qualité des tests, permettent d'exécuter des tests fiables et répétitifs cruciaux pour les modules et blocs de batterie, que ce soit pour les inspections de sortie ou d'entrée ou pour les essais de capacité, performance, production et qualification.

L'architecture du système 17020 de Chroma offre une décharge à réinjection conçue pour recycler l'énergie électrique puisée par le module de batteries, soit en la remettant sur les canaux dans le système qui exécute une fonction de charge, soit sur le réseau de distribution. Cette fonctionnalité permet d'économiser de l'électricité, réduit l'empreinte thermique de l'installation et offre une « solution verte », en réduisant l'impact sur l'environnement de la planète.

Le système 17020 de Chroma est doté de nombreux canaux indépendants pour prendre en charge les tests de charge/ décharge dédiés, sur de nombreux modules ou blocs de batterie, chacun d'entre eux avec des caractéristiques de test discrètes. Les canaux peuvent facilement être mis en parallèle pour prendre en charge des exigences de courant supérieures. Cette fonctionnalité offre une solution de flexibilité ultime, entre son nombre important de canaux et l'essai de courant élevé.

Une conception matérielle avancée peut créer des transitions continues entre la charge maximale et la décharge maximale (ou la décharge maximale et la charge maximale) avec une conversion rapide de 50 ms. Cette fonctionnalité permet des modes de charge/ décharge simulant des scénarios concrets.

Le système 17020 de Chroma dispose de fonctions de programmation flexibles et peut fonctionner avec le logiciel puissant de Chroma, Battery Pro. Battery Pro utilise le système pour créer des test d'exécution en partant de charges et décharges simples à des essais d'exécution de cycles complexes pour chaque canal ou groupes de canaux. Une commande de chambre thermique peut être intégrée dans un profil et déclenchée soit par le temps soit par les résultats de test, et son intégration donne un profil dynamique. Les fonctionnalités de Battery Pro permettent un développement de test rapide et intuitif pour éliminer le besoin d'écriture de script fastidieux ou de programmation par un ingénieur logiciel.

Il existe de nombreuses fonctionnalités de sécurité, dont la vérification de polarité de batterie, les vérifications de protection contre les surtensions (OVP), contre les surintensités (OCP) et contre les surchauffes (OTP) pour garantir un essai de charge/ décharge protégé. Dans le cas improbable de perte de communication avec l'ordinateur ou de panne, les données sont enregistrées en sécurité dans le système, sur une mémoire non volatile, pour protéger contre une éventuelle perte de données et permettre un flux continu après le redémarrage.

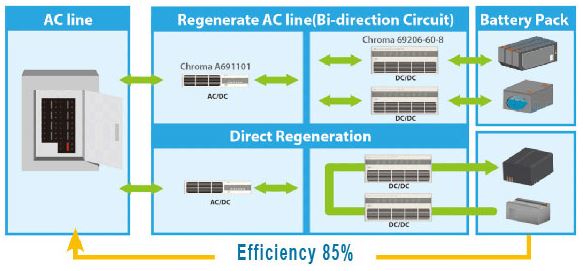

Énergie régénérative

• Décharge d'énergie de batterie à réinjection
  • Recyclage direct sur la batterie après la charge
  • Réinjection sur le réseau
• Faible dégagement de chaleur
• Réduire la consommation d'énergie de l'air conditionné
• Le taux de distorsion harmonique est inférieur à 5 % de puissance nominale
• Le PF est supérieur à 0,9 de puissance nominale

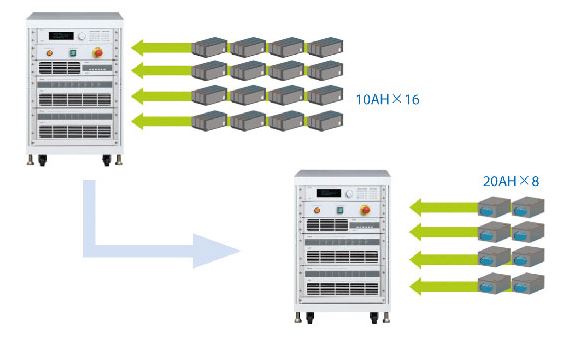

Fonction parallèle

• Mise en parallèle simple pour une utilisation flexible par l'utilisateur
• Prend en charge de batteries de capacité diverse en les mettant en parallèle
• Le système prend en charge des batteries de capacité différentes à partir d'une configuration de système de base
• Les batteries ont des configurations de capacité diverses selon la marque. Il se peut que certains clients achètent un système à puissance élevée pour tester les blocs de batterie de toutes capacités. Le désavantage est que la précision de mesures n'est pas suffisante pour des blocs de batterie de faible capacité. Avec les systèmes de Chroma, les clients font des tests sous des conditions de canaux individuels ou en parallèle pour tester des blocs de batterie de capacité supérieure

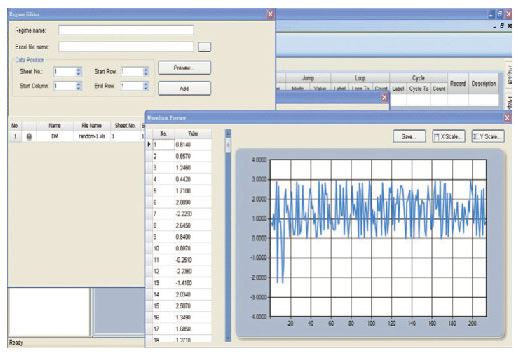

Simulation du cycle moteur
Le bloc de batterie est utilisé dans des conditions de courant rapide et irrégulières. Le système simule des conditions réelles sur le bloc de batteries au moyen d'un simulateur de conditions de fonctionnement.

• Il importe des formes d'onde de charge et décharge dynamique pour simuler le CYCLE D'EXÉCUTION sur l'application réelle.
• Prise en charge de fichier Excel (xls)
• Il existe 720 000 points de mémoire de profil d'exécution pour enregistrer le courant de forme d'onde dans chaque canal.
• Minimum Δt：10ms

Fonction DCIR

• Respecte la norme CEI 61960-2003, offre une mesure DCIR
• L'utilisateur peut régler le point de réglage T1/T2/I1/I2 et le point de mesure V1/V2 pour une meilleure flexibilité.

Transition continue

• Transition de charge et décharge continue : Aucun délai pour transiter de charge à décharge. L'utilisateur peut vérifier le bloc de batterie pour une limite de conception.

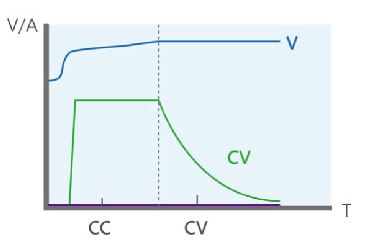

• Transition CC-CV continue : Aucun dépassement de courant ou tension pour endommager la batterie lors du transit CC-CV.

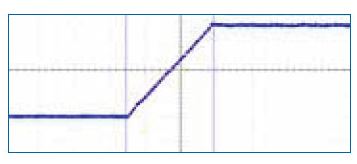

Temps de réponse

• Le temps aller-retour entre le courant de charge maximale et de décharge maximale est de 50 ms.
• Courant uniforme sans dépassement pour éviter d'endommager la batterie

Configuration système flexible

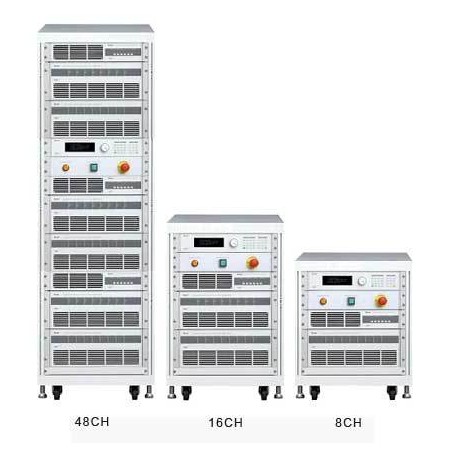

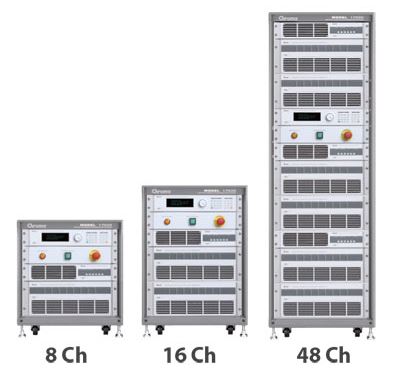

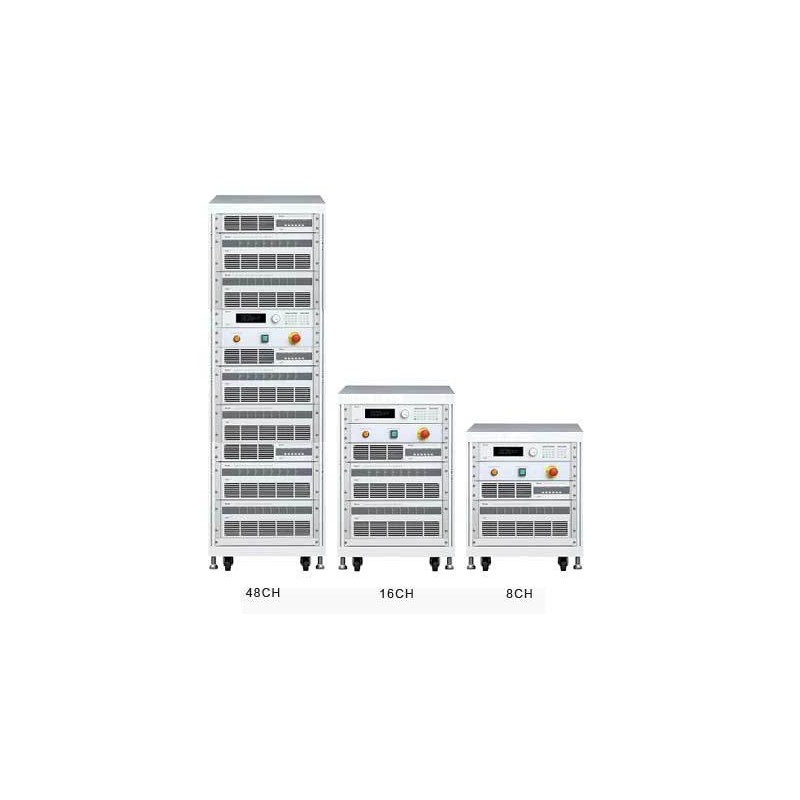

• Le système de test de blocs de batterie à réinjection 17020 peut être configuré aux exigences précisées et être élargi à 60 canaux.

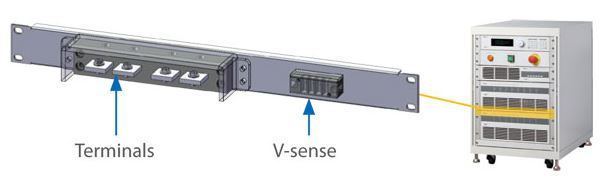

• Le câble de conduite peut être raccordé à la sortie du panneau avant ou arrière, les utilisateurs sont libres de choisir ce qu'ils préfèrent
